“3D industriopmåling med lasertracker til kontrol og opretning af emner med hundrededele millimeters præcision”
Lasertracking
Der stilles løbende øgede krav til specialisering inden for alle brancher og også inden for industrien, hvor kravene til tolerancer for produktion er stærkt stigende. Danmark har stolte traditioner og er langt fremme, når det gælder sporbarhed i produktion af emner, hvor krav til nøjagtighed er afgørende. LIFA har gennem flere år opbygget en unik afdeling med fokus på netop de opgaver, der knytter sig til især præcisionsopmåling inden for industrien.
LIFA hjælper med at skabe den dokumentation, som er nødvendig, for at dansk industri kan deltage i det globale marked. LIFA har specialiseret sig i at fungere som industriens eksterne måleafdeling og står klar til at blive bragt i spil, f.eks. når der stilles krav til, om GD&T (Geometric Dimensioning & Tolerancing) er overholdt.
Med anvendelse af mobilt måleudstyr kan vi løse lasertracker-opgaver i hele Danmark. Vi udfører opsamling, præsentation og analyse af 3D-data til industrielle formål med ekstremt små tolerancer.
Vi er eksperter i GPS (Geometrisk Produkt Specifikation) og GD&T og kan kommunikere professionelt omkring tolerancer og referencesystemer/datum. LIFA håndterer rapportering omkring usikkerhed og geometriske designtolerancer jf. nedenstående liste:
- Positions tolerancer – parallelitet, vinkelrethed, vinkler, position, koncentricitet, koaksialitet, symmetri samt forskellige andre tolerance
- Profilform tolerancer – linje profilform og overflade profilform
- Form tolerancer – rethed, fladhed, rundhed og cylindricitet
Vores opgaver kan være alt fra at udføre FAI (First Article Inspection) kontroller på producerede emner til at være med til at gennemføre målesystemsanalyser (MSA), som kan være med til at hjælpe industrien til at producere produkter af høj kvalitet mere effektivt og med færre fejl.
LIFA har bl.a. leveret ydelser inden for følgende områder:
- Måling i forhold til CAD
- Maskinverificering og -opretning
- Kvalitetskontrol af målesystem (MSA)
Måling i forhold til CAD

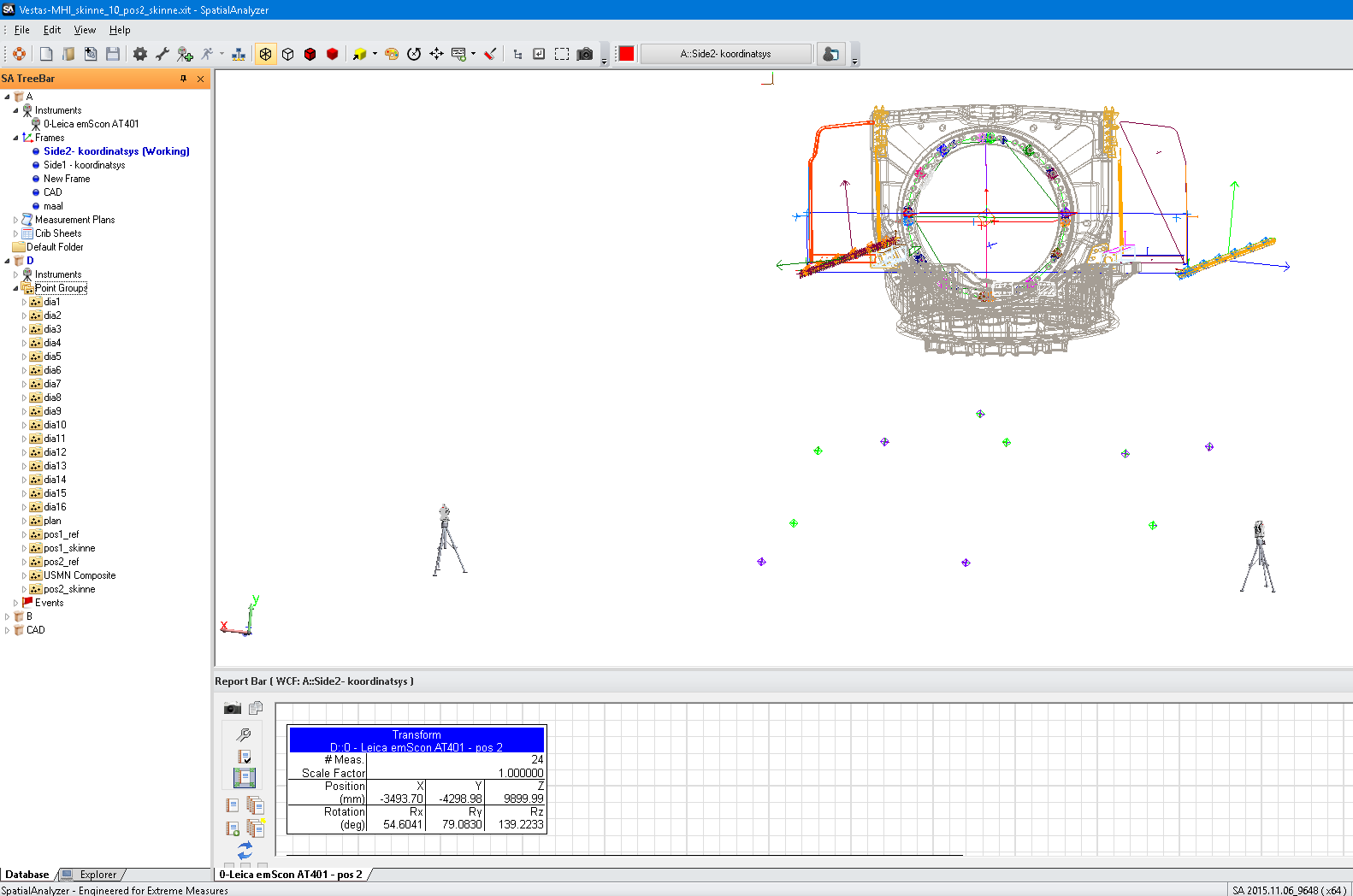

Softwaren, vi anvender med vores lasertracker, tillader os at måle direkte op imod en CAD model. Dermed kan vi på stedet informere om f.eks. afvigelser mellem det, vi måler, og en aktuel CAD model.
Trække oplysninger ud af CAD-tegninger
En virksomhed skal f.eks. have et nyt emne afsat og placeret meget nøjagtigt på en maskine. LIFA måler maskinen op med Lasertracker. Ved hjælp af opmålingen er det muligt at lægge CAD-tegningen på plads og herefter afsætte placeringen af emnet helt nøjagtigt på maskinen.
Justering ved hjælp af CAD-tegning
En anden virksomhed har måske behov for at få justeret flere dele af en maskine. Det er ikke muligt samtidig at se alle delene, der skal justeres. LIFA måler derfor maskinen op med lasertracker. CAD-tegningen transformeres på plads ved hjælp af opmålingen. Dermed er det nu muligt at flytte koordinatsystemet rundt i CAD-parten og se, hvor meget de enkelte dele skal justeres.
Maskinverificering og -opretning
Kontrolmålinger af maskiner bruges for at sikre, at disse overholder de krav, der er stillet, så produktionen ikke påvirkes af f.eks. skævheder. Opmålingen kan foregå ud fra en CAD model eller på baggrund af ønsker i forhold til den pågældende maskine. [Knive, Frederiksberg]
Et eksempel: En virksomhed har investeret i en ny, dyr maskine. Maskinen har et relativt stort arbejdsområde og er indkøbt, da man vil producere en ny type store og dyre emner. Producenten af maskinen sørger for opretning og kalibrering, og at der bliver uddannet personale i virksomheden til vedligehold.
De fleste producerede emner bliver opmålt manuelt (2D). Enkelte mål, som f.eks. hulpositioner, opmåles i 3D. Ud fra resultatet af opmålingen kan man ane nogle skævheder i de producerede emner, iagttagelserne bliver afvist. Flere store dyre fejlemner bliver produceret, da man er lidt bagud og ikke ønsker at lade kunderne vente. Emnerne opmåles igen, og de samme skævheder konstateres. Der er noget helt galt med den nye dyre maskine.
LIFA kommer på sagen og opmåler maskinen med lasertracker. Skævhederne i maskinen bliver lokaliseret og rettet. Resultatet af opmålingen direkte på maskinen blev, at maskinen nu producerer korrekte emner, og resulterede også i, at fremstillingstiden blev optimeret.
Konklusionen er, at selv om en maskine ikke melder fejl, kan der godt være noget galt. Derfor er det vigtigt løbende at kontrollere og overvåge både maskinen og de emner, der produceres. En maskine, som producerer korrekt, øger muligheden for indtjening og undgår spildte ressourcer.
Kvalitetskontrol af målesystem
Målesystemanalyse (MSA) kommer f.eks. til gavn i situationer, hvor der er opstået en tvist mellem en kunde og hans leverandør.
Et eksempel: En kunde mener, at leverandøren ikke leverer emner med en tilstrækkelig høj nøjagtighed, og leverandøren mener, at det er kundens målesystem, der ikke har en tilstrækkelig høj nøjagtighed.
LIFA rekvireres til at fastlægge kvaliteten af kundens målesystem. Opgaven løses ved, at lasertrackeren stilles op, og målekuglen placeres og fastgøres på kundens målesystem. Lasertrackeren opsættes til automatisk at indsamle data efter hver lille bevægelse. De opsamlede data sammenlignes efterfølgende med målesystemets programmerede koordinater.
Med MSA får du en uvildig undersøgelse af et målesystem, en produktionsmaskine, en robot eller andet, der ønskes præcise data om.
Når du har brug for præcise opmålinger med hundrededele millimeters nøjagtighed til at forbedre kvalitet og produktivitet, så kontakt LIFA Surveyors. Vi er behjælpelige med at samle, analysere og præsentere 3D data til industriopmålinger.
Udstyr
LIFA anvender markedets mest avancerede Absolute Tracker-udstyr fra Hexagon og Leica Geosystems, som måler med en 3D-nabonøjagtighed ned til 0,07 mm inden for en afstand på 80 m. Vi kan måle med en rækkevidde på op til 160 m. Udstyret kan både anvendes indenfor og udenfor, og er fleksibelt i forhold til opstilling på terræn eller ophængning på emner eller vægge.
