Byggeri & anlæg

I forbindelse med større byggeri og udgravningsprojekter anvendes der ofte indfatningsvægge, da der sjældent ikke er plads til at etablere de fornødne skråningsanlæg der ellers ville være påkrævet. I stedet graves der ud og indfatningsvæggene gør det sikkert at arbejde omkring og i udgravningerne.

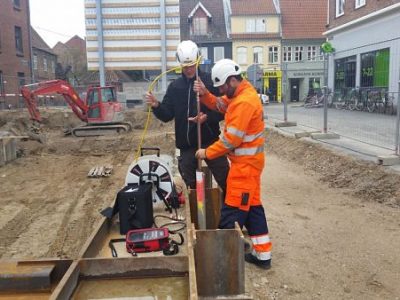

Det er derfor vigtigt at kunne stole på, at indfatningsvæggene holder, men at der samtidig ikke bruges flere ressourcer til formålet end nødvendigt. Til sikring af dette er det oplagt monitere væggen ved at anvende et inklinometer. Inklinometer anvendes ved, at et egnet rør monteres på indfatningsvæggen. Derved er det muligt at føre inklinometret ned i røret og måle hældningen på væggen i forskellige dybder.

Resultaterne vurderes i forhold til den første måling, initialmålingen, der fastholdes som nulpunkt. På baggrund af målingerne er det nu muligt af følge indfatningsvæggens bevægelser gennem byggeriet og med udgangspunkt i fastsatte grænser, overvåges bevægelserne, og der kan gribes ind, hvis det skulle blive nødvendigt, inden det går galt.

Der findes forskellige typer af indfatningsvægge og de kan alle moniteres med et inklinometer.

Sekantpælevægge

Sekantpælevægge er en indfatningsvæg, hvor der bores betonsøjler ned i jorden inden udgravning. For at monitere sekantpælenes sætninger i støbes et inklinometerrør ned gennem pælen relevante steder rundt langs byggegruben. Ved hjælp af disse i støbte rør er det nu muligt at følge bevægelserne i sekantpælevæggen gennem hele udgravningen.

I byggeri er det muligt at benytte mindre beton ved at monitere sekantpælene, da inklinometret fortæller, hvis der er steder hvor der sker større sætninger end tolerancerne tillader. Dermed skal udgravningen kun styrkes de steder, hvor det er relevant, i stedet for en helgardering med ekstra sikring over det hele. Dette giver en økonomisk besparelse bl.a. ved den mindre mængde beton.

Byggeri | SHM | Inklinometer | Monitering

Spuns

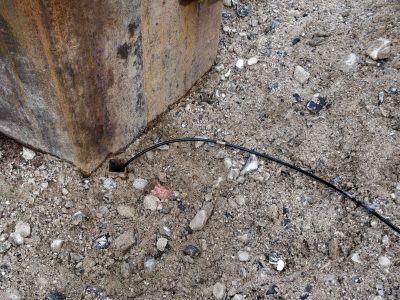

I byggeri er et alternativ til sekantpælevæggen anvendelsen af spunsvægge. Disse anvendes ofte i områder hvor der ikke stilles store krav til støj- og vibrationspåvirkning af naboejendommene. Eller hvor der ikke er muligt at grave eller pladsen er begrænset. Inklinometret anvendes her ved, at et rør svejses på spunsen og bliver rammet eller vibreret ned sammen med denne.

Ved at monitere spunsvæggen er det muligt i forbindelse med udgravningen at overvåge, at der ikke er nogen risiko forbundet med at arbejdet omkring spunsen. Ved at bevægelserne i spunsvæggen overvåges, og der derved kan tages de nødvendige forbehold inden det evt. går galt.

Andre metoder til at overvåge spunsvægge, især hvis de er blotlagte på den ene side, er bruge af load cells (lastceller). Disse monteres ved at et anker monteres med skue og bolt gennem spunsvæggen. Lastcellen placeres på den blotlagte side og måler det træk spunsvæggen har på ankret.

Byggeri | Spunsvægge er et alternativ til sekantpælevæggen

Byggeri | Monitering | Inklinometer | Spuns
