Structual Health Monitoring (SHM)

SHM handler om at implementere en strategi for at overvåge potentielle skader på et eksisterende bygværk, dette bygværk kan være alt fra broer, huse, skrænter, moler og meget andet. Typisk en struktur der er anlagt af mennesker eller hvor det menneskeskabte kan påvirkes af omgivelserne.

LIFA har i flere år arbejdet med SHM af forskellige typer af bygværker, og har derigennem opbygget viden om forskellige metoder til at monitere forskellige typer af problemstillinger. Som landinspektørvirksomhed er vi eksperter i at udnytte de muligheder, der ligger i at anvende totalstation, nivellerinstrument og GPS, som alle er stærke redskaber indenfor mange områder. Der er dog situationer, hvor disse ikke længere er egnet, eller hvor de skal suppleres for at kunne indsamle de relevante data. Her har vi i LIFA gennem årene udvidet vores kompetencer til også at kunne udnytte instrumenter så som inklinometer/tiltsensor, længdetransducer, hydrostatisk sensor, load cells (lastceller), strain gauges, og vi udvider hele tiden og gør os nye erfaringer.

Alle disse forskellige instrumenter kan bygges sammen i omfattende systemer, der overvåger alt tænkeligt, og kan opbygges til at være automatiske, hvor alt overvåges foran skærmen, når systemet først er sat op. Eller manuelt, hvor data indsamles i marken og efterfølgende overføres til systemer, der kan følges fra skærmen.

Listen nedenfor er et udvalg bygværker, hvor vi i LIFA har gjort brug af SHM.

Broer

LIFA har lang erfaring med monitering af broer og anvendelse af forskellige typer af måleudstyr til formålet.

Årsagen til at monitering af en bro kan være relevant kan skyldes alder, hvor broen viser tegn på slid, sundhed i konstruktionen, løbende kontrol af, at broen arbejder som det skal i forhold til omgivelserne og meget andet. Disse forskellige årsager opstiller i sig selv en række ønsker for hvilke data der skal indsamles og hvordan, samt hvor ofte det er relevant.

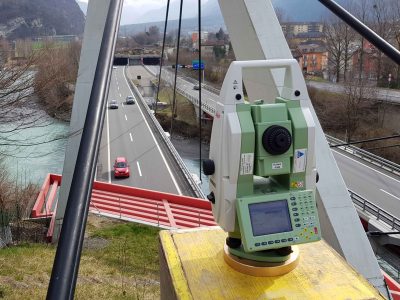

Bevægelser af konstruktionen er oplagt at indsamle vha. totalstation, hældninger kan indsamles med tiltmeter placeret på bropiller eller pyloner, brodækkets bevægelser (sammentrækninger og udvidelser) i forhold til årstiden kan overvåges vha. længdetransducer, og meget mere.

Udover selve broen kan overvåges i alle retninger, så kan den også udnyttes til indsamling af data fra omgivelserne. I den forbindelse har vi i LIFA arbejdet med opsætning af vejrstationer og vandstandsmålere. Der kan være nyttige oplysninger for de mennesker der færdes og bruger broen i deres daglige virke.

Data fra alle systemer kan indsamles, gemmes og præsenteres på lige præcis den måde det er mest relevant og som der er behov for.

Bygninger

LIFA kan udføre alle former for sætningsmåling. Det klassiske tilfælde er at overvåge bygninger, der udsættes for en eller anden form for ydre påvirkning. Denne påvirkning kan være bygningen selv i form af tyngde eller alder. Det kan også være underminering i form af fundamentet der påvirkes af f.eks. vand. Påvirkningen kan også være fra omgivelserne i form af arbejder nær bygningen, f.eks. udgravning, pilotering mv.

I LIFA har vi erfaring med både store og små bygninger. Vi har moniteret parcelhuse der i forbindelse med forsikringssager skal have afklaret om revner i murer og/eller fundament skyldes sætninger fra ydre påvirkninger eller om det blot er huset der arbejder. Det kan have betydning i forhold til om forsikringen vil dække skaderne der er opstået.

Afhængig af krav til nøjagtighed og til typen af sætninger der ønskes overvåget, vælges det relevante måleudstyr og frekvens for måling. Typisk vil denne form for overvågning foregå manuelt.

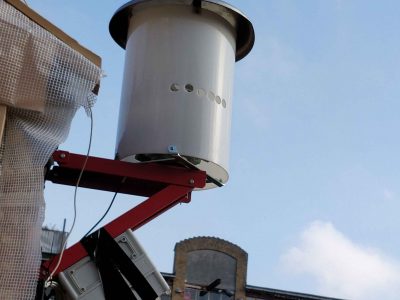

Ved større bygninger som etageejendomme kan det være en mulighed at sætte et automatisk overvågningssystem op. Det vil især være gældende hvis der ønske realtime oplysninger mens der arbejdes for at kunne stoppe hvis målinger når et kritisk niveau.

Typisk til løsning af denne form for opgaver vil vi anvende totalstation eller nivellerinstrument.

SHM | Totalstation | Bygninger | Monitering

Jordskred

Overvågning af terræn er i Danmark generelt overvågning af jordskred og oftest er det dæmninger med veje eller jernbaner, der er følsomme overfor naturens rasen. Hvor store mængder nedbør skyller den grus væk, der skulle have understøttet dæmningen. Se mere i afsnittet Jernbane (under LIFA Jernbane), hvor dette er nærmere beskrevet.

Det sker dog også at vi i Danmark har skråninger hvor det øvre jordlag begynder at skride. Dette kan skyldes megen regn, og det kan være hjulpet på vej af, at den beplantning der normalt vil holde på jorden er helt eller delvist fjernet.

Overvågning af overfladen, terrænet, vil typisk foregå ved at etablere en række punkter fordelt over den flade der ønskes at holde øje med. Punkterne kan med fast aftalt frekvens opmåles med de klassiske landmålingsinstrumenter som totalstation eller GPS, afhængig af nøjagtigheden.

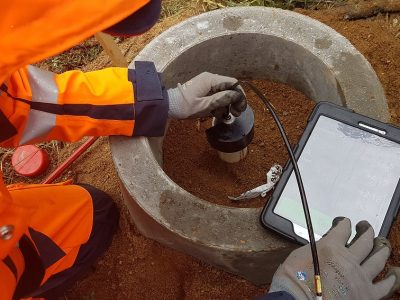

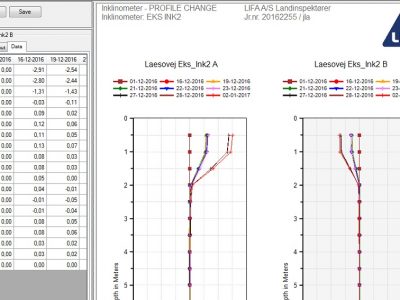

Hvis det er de dybere jordlag, der ønskes at indsamle oplysninger om kan et inklinometer anvendes. Inklinometeret anvendes ved, at et inklinometerrør i den ønskede længde bores og støbes lodret ned i jorden, hvorefter der måles op gennem røret. Hvor ofte der måles afhænger af hvor kritisk en situation det er.

SHM | Inklinometer | Jordskred | Monitering

Jernbane

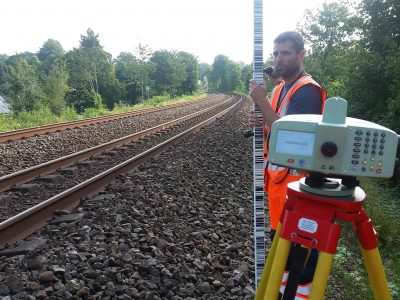

Hvor den traditionelle monitering af jernbanen typisk foregår ved, at der foretages opmåling med intervaller på alt fra en måned til et år, kan der ved hjælp af automatisk monitering af jernbanen fås realtime-data med intervaller på minutter døgnet rundt.

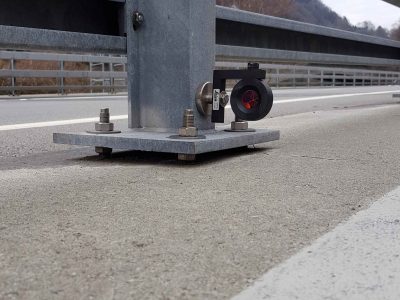

Opsætning af et automatisk moniteringssystem har vi i LIFA gjort brug af flere steder, men i relation til jernbanen har det været anvendt i forbindelse med, at der skulle anlægges en vejunderføring gennem en jernbanedæmning. På denne dæmning er der anlagt 6 spor, at stoppe togdriften var ikke en mulighed. I stedet blev der oprettet et system ved hjælp af en totalstation og prismer fordelt over hele den berørte del af dæmningen. Udslag i målingerne der overskred de fastlagte grænser ville udløse en alarm og dermed kunne togdriften stoppes, hvis det blev relevant.

Udover opsætning af alarmerne via sms og mail, var det også muligt løbende at følge med i målingerne via internettet.
